优秀的影像品质

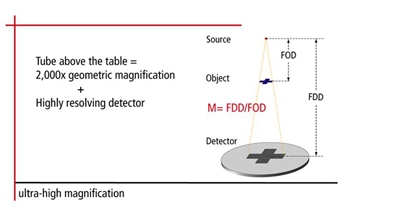

几何放大倍率可高达2000倍

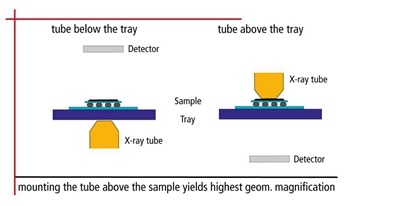

合适的系统设计: 射线管位于检测平台之上 能更有效的靠近被测目标
更高的系统总放大倍率可达7000倍
被测目标可以尽可能的靠近射线管的聚焦光点 需要暂时解除防碰撞功能

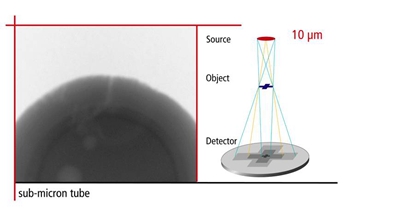

亚微米焦点射线管 细节分辨能力小于1 µm
引线结合焊点
> 集成元件内焊线直径为25微米,断裂处只有2至5微米宽
> 更多的细节都能清楚呈现

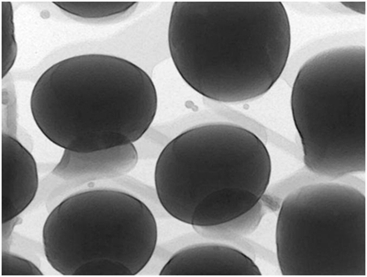

BGA锡球焊点 > 锡球焊点开路: 锡膏和锡球未融合成一体

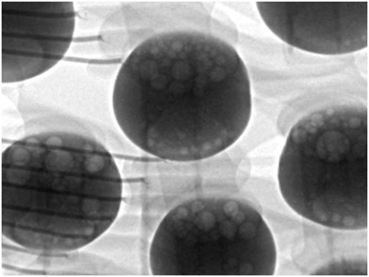

BGA锡球焊点 > 气孔过多

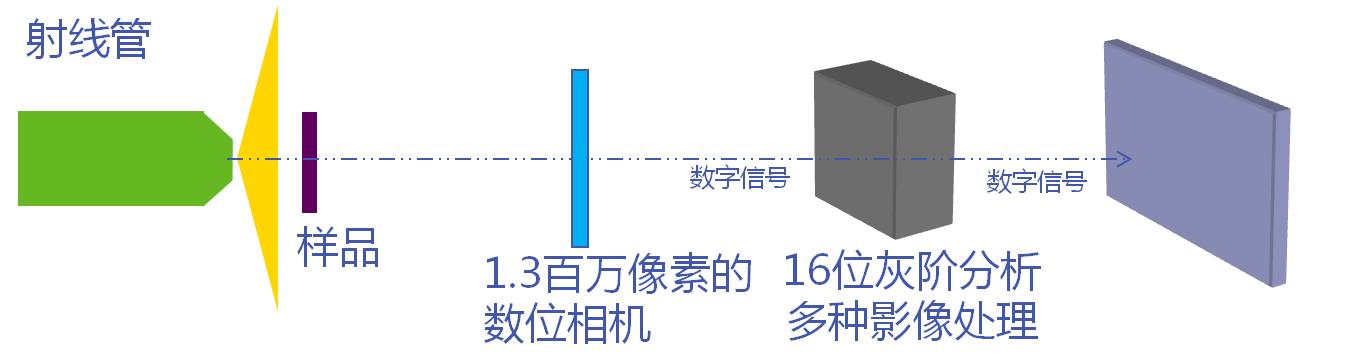

高细节分辨能力

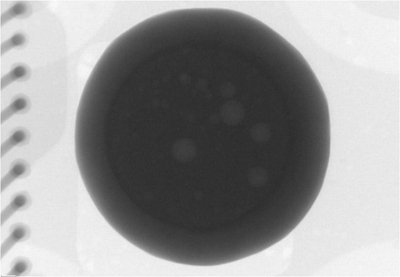

BGA锡球焊点 > 高放大倍率下显示
优化的软件功能
phoenix x|act - 高灵活性的操作软件
phoenix x|act 是一款集可编程射线检测和图像处理为一体的功能强大的操作软件,可进行手动或者全自动X射线检测。它提供三个不同版本可供选择:base版、operator版以及pro版,具有多种新特点: 简便的宏命令记录用于简易化检测任务的编程 -快速自动记录定位坐标和图像处理参数 -一键保存显示图像的所有位置 增强的导航图功能 - 一次生成后的导航图可用于同类型的产品检测 清晰的实时图像质量 - 优化的X射线图像保证了更高的缺陷检测率 实时CAD数据匹配 自动存储检测结果,图像和导航图 基于CAD文件的编程
在任何时间,任何斜角观测下可实现实时CAD数据与图像匹配
3d|arv – 在图像增强器基础上的CT功能

3d|arv 是一款用于CT应用的功能全面的软件包,软件可以操控所有CT系统各个部件,包括X射线管、图像增强器和操控平台。CT检测时所有相关步骤都可以调控,比如:创建投影数据,数据三维重建和体数据和投影数据可视化。源于软件的自动功能设计,使得用户进行CT扫描变得简单又快速,并可以实现图像获取与数据重建的同时进行。
导航图和鼠标点击定位
友好的操作页面
实现高放大倍率的斜角观测 没有碰撞危险
简便观测的设计结构 操作者有两种便利的方式的观察样品:通过 20” 铅玻璃窗口和20” 显示器上的X-ray 影像
简便的操作性能
ovhm:高放大倍率下的斜角观测
